CIRCUITOS MIXTOS
Son aquellos circuitos eléctricos que combinan serie y paralelo. Lógicamente estos circuitos tendrán más de 2 receptores, ya que si tuvieran 2 estarían en serie o en paralelo. Veamos un ejemplo de un circuito mixto.
6.08.2016
Circuitos en Paralelo
Son los circuitos en los que los receptores se conectan todas las entradas de los receptores unidas y todas las salidas también se unen por otro lado. Veamos el ejemplo de 2 lámparas en paralelo.
Característica de los Circuitos en Paralelo
Las tensiones de todos los receptores son iguales a la tensión total del circuito. Vt = V1 = V2.
Las suma de cada intensidad que atraviesa cada receptor es la intensidad total del circuito. It = I1 + I2.
La resistencia total del circuito se calcula aplicando la siguiente fórmula:
1/Rt = 1/R1 + 1/R2; si despejamos la Rt quedaría:
Rt = 1/(1/R1+1/R2)
Todos los receptores conectados en paralelo quedarán trabajando a la misma tensión que tenga el generador.
Si quitamos un receptor del circuito los otros seguirán funcionando.
Son los circuitos en los que los receptores se conectan todas las entradas de los receptores unidas y todas las salidas también se unen por otro lado. Veamos el ejemplo de 2 lámparas en paralelo.
Característica de los Circuitos en Paralelo
Las tensiones de todos los receptores son iguales a la tensión total del circuito. Vt = V1 = V2.
Las suma de cada intensidad que atraviesa cada receptor es la intensidad total del circuito. It = I1 + I2.
La resistencia total del circuito se calcula aplicando la siguiente fórmula:
1/Rt = 1/R1 + 1/R2; si despejamos la Rt quedaría:
Rt = 1/(1/R1+1/R2)
Todos los receptores conectados en paralelo quedarán trabajando a la misma tensión que tenga el generador.
Si quitamos un receptor del circuito los otros seguirán funcionando.
TIPOS DE CIRCUITOS ELÉCTRICOS
Circuitos en Serie
Los receptores se conectan una a continuación del otro, el final del primero con el principio del segundo y así sucesivamente. Veamos un ejemplo de dos lámparas en serie:
Características Circuitos en Serie
Este tipo d circuitos tiene la característica de que la intensidad que atraviesa todos los receptores es la misma, igual a la total del circuito. It= I1 = I2.
La resistencia total del circuito es la suma de todas las resistencias de los receptores conectados en serie. Rt = R1 + R2.
La tensión total es igual a la suma de las tensiones en cada uno de los receptores conectados en serie. Vt = V1 + V2.
Podemos conectar 2, 3 o los receptores que queramos en serie.
Si desconectamos un receptor, todos los demás receptores en serie con el, dejaran de funcionar (no puede pasar la corriente).
Los receptores se conectan una a continuación del otro, el final del primero con el principio del segundo y así sucesivamente. Veamos un ejemplo de dos lámparas en serie:
Características Circuitos en Serie
Este tipo d circuitos tiene la característica de que la intensidad que atraviesa todos los receptores es la misma, igual a la total del circuito. It= I1 = I2.
La resistencia total del circuito es la suma de todas las resistencias de los receptores conectados en serie. Rt = R1 + R2.
La tensión total es igual a la suma de las tensiones en cada uno de los receptores conectados en serie. Vt = V1 + V2.
Podemos conectar 2, 3 o los receptores que queramos en serie.
Si desconectamos un receptor, todos los demás receptores en serie con el, dejaran de funcionar (no puede pasar la corriente).
CIRCUITOS ELÉCTRICOS
Qué es un circuito eléctrico?
Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica.La corriente eléctrica es un movimiento de electrones, por lo tanto cualquier circuito debe permitir el paso de los electrones por su elementos. Solo habrá paso de electrones por el circuito si el circuito es un circuito cerrado. Los circuitos eléctricos son circuitos cerrados, aunque podemos abrir el circuito en algún momento para interrumpir el paso de la corriente, mediante un interruptor, pulsador u otro elemento del circuito. Vamos a estudiar los elementos que forman los circuitos eléctricos y los tipos de circuitos que hay.
Conductores : es por donde se mueve la corriente eléctrica de un elemento a otro del circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo que es lo mismo que ofrecen muy poca resistencia a que pase la corriente por ellos.
Receptores : son los elementos que transforman la energía eléctrica en otro tipo de energía, por ejemplo las bombillas transforma la energía eléctrica en luz, los radiadores en calor, los motores en movimiento, etc.
Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica. Tenemos interruptores, pulsadores, conmutadores, etc.
Elementos de protección : protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada, con riesgo de quemar los elementos del circuito. Tenemos fusibles, magnetotérmicos, diferenciales, etc.

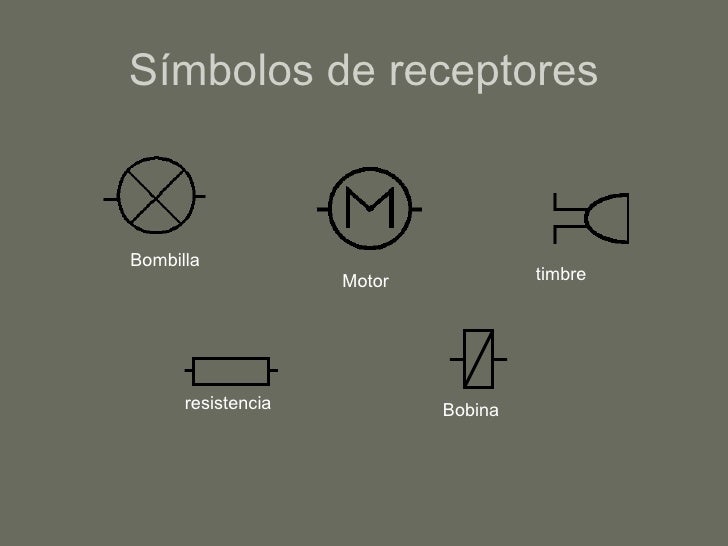

Para simplificar el dibujo de los circuitos eléctricos se utilizan esquemas con símbolos. Los símbolos representan los elementos del circuito de forma simplificada y fácil de dibujar. Veamos los símbolos de los elementos más comunes que se usan en los circuitos eléctricos.
Qué es un circuito eléctrico?
 |
| CIRCUITO ELÉCTRICO |
 |
| PILA |
Elementos circuito
Generador: producen y mantienen la corriente eléctrica. Hay 2 tipos de corrientes corriente continua y alterna
Pilas y Baterías: son generadores de corriente continua
Pilas y Baterías: son generadores de corriente continua
 |
| BATERIA |
Alternadores: son generadores de corriente alterna
Receptores : son los elementos que transforman la energía eléctrica en otro tipo de energía, por ejemplo las bombillas transforma la energía eléctrica en luz, los radiadores en calor, los motores en movimiento, etc.
Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica. Tenemos interruptores, pulsadores, conmutadores, etc.
Elementos de protección : protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada, con riesgo de quemar los elementos del circuito. Tenemos fusibles, magnetotérmicos, diferenciales, etc.
Para simplificar el dibujo de los circuitos eléctricos se utilizan esquemas con símbolos. Los símbolos representan los elementos del circuito de forma simplificada y fácil de dibujar. Veamos los símbolos de los elementos más comunes que se usan en los circuitos eléctricos.
